Colégio Pedro II – Unidade Escolar Centro – 2012
Componentes do Grupo:
- Ivaldo Lobato – nº 13
- Matheus Ramos – nº 23
- Priscilla Mestolo – nº 26
- Roberto Gomes – nº 28
- Thais Lorenzi – nº 34
Turma: 2106 – 1º ano do Ensino Médio
Material necessário:
- 2 caixas de papelão dimensões diferentes , com uma polegada de diferença entre elas. Quanto maior, mais quente o forno será.
- Estilete
- Grampeador
- Fita adesiva
- Vidro com a mesma dimensão da caixa externa
- 2 canudinhos de papel para servir como suporte
- 2 rolos de papel alumínio
- Pedaço de papelão do tamanho do fundo da caixa menor
- Tinta guache preta
- Pincel
- Cola branca
- Tesoura
- Folha de papelão para adaptar como tampa
- Jornal
- Panela
Construção:
Primeiramente, será necessário retirar as abas da caixa maior, com o auxílio de um estilete. Forra-se então o interior de ambas as caixas com papel alumínio, fixando-o com o auxílio da cola.
As abas da caixa interna deverão ser coladas nas laterais da mesma e forradas com o papel alumínio.
Deve-se então colocar uma caixa sobre a outra e recortar do topo da caixa externa a parte referente à dimensão da caixa menor, formando um orifício.
Coloque uma caixa dentro da outra e maços de jornal amassados entre elas.
Pinte a parte externa da caixa maior com o guache preto, passando 2 mãos de tinta para ficar mais uniforme.
Construção da tampa:
Pega-se uma folha de papelão um pouco maior que o topo da caixa externa e traça-se o contorno, dobrando e cortando , formando uma espécie de tampa. Pode ser necessário o auxílio de um grampeador para fixar os cantos da tampa.
Desenha-se um retângulo com tamanho correspondente ao forno aberto, cortando apenas em torno de 3 desses lados, dobrando a aba resultante para cima, que será o refletor.
Cole papel alumínio na parte interna da aba e pinte o outro lado com o guache preto. Para agir como suporte da tampa, faz-se dois canudinhos de papel enrolado.
Entre a tampa e o forno, deverá ser inserido o vidro e depois as laterais da tampa deverão ser vedadas com a fita adesiva, a fim de evitar que o calor escape.
Deve-se construir também, um tabuleiro, que deverá ser feito de papelão, com a mesma dimensão do fundo do forno, com um dos lados envolvidos por alumínio, que posteriormente deverá ser pintado de preto.

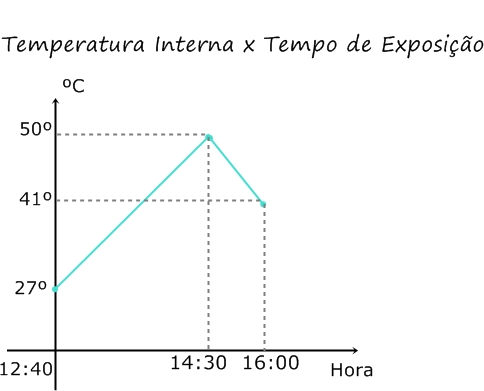

Calculo da função T (temperatura) em função do tempo:
f(t) = 0,7t+ 27
O forno foi exposto aos raios solares, sendo registrada a temperatura inicial da água como 27º C. Decorridas quase 2 horas, a temperatura havia aumentado 23º C. Com a diminuição de incidência dos raios solares, houve queda de nove graus.
